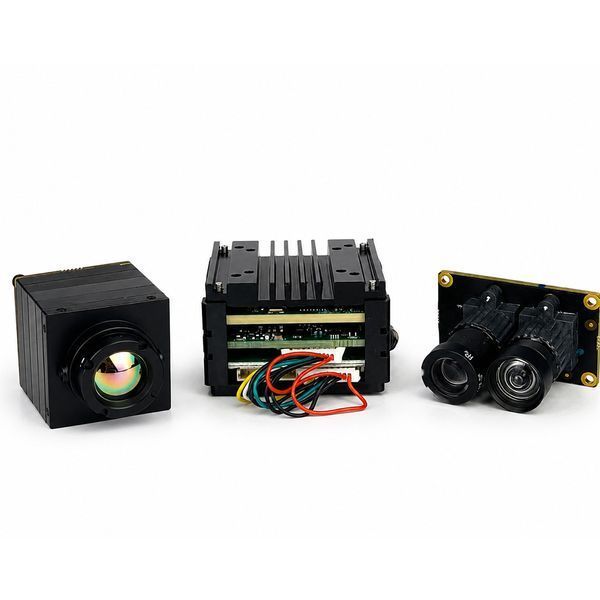

AI VisionCube DT — дві камери видимого спектра та тепловізор 384×288 з функціями ШІ

AI VisionCube DT (Dual Thermal 384) — це камера зі штучним інтелектом для FPV-дрона, яка поєднує дві камери видимого спектра, тепловізійний модуль 384×288 та AI-плату обробки зображень продуктивністю 6 TOPS.

Система аналізує відео в реальному часі, автоматично розпізнає людей і транспорт, захоплює вибрану ціль та супроводжує її в кадрі. Ширококутна камера забезпечує загальний огляд, телекамера з об’єктивом 12 мм допомагає детальніше спостерігати за віддаленою ціллю, а тепловізор використовується вночі та за слабкої видимості.

Модуль підтримує Picture-in-Picture, Smart Snap Tracking, Dynamic Memory Lock, прогнозування траєкторії, протокол CRSF, BetaFlight та ArduPilot. Живлення 9–16 В і монтажні отвори 25,5×25,5 мм спрощують інтеграцію у FPV-збірки та кастомні безпілотні платформи.

Основні переваги AI VisionCube DT

• Камера зі штучним інтелектом, яка аналізує відео в реальному часі.
• Комбінована система з двох видимих камер і тепловізора 384×288.
• Ширококутна камера для контролю загальної сцени.
• Телекамера з об’єктивом 12 мм для детальнішого огляду віддаленої цілі.
• Тепловізійний канал для роботи вночі та за слабкої видимості.
• Автоматичне розпізнавання людей і транспортних засобів.
• Автоматичне захоплення, центрування та супровід вибраної цілі.
• AI-плата обробки зображень продуктивністю 6 TOPS.
• Одночасне виявлення до 50 об’єктів у полі зору.
• Дальність виявлення транспорту — до 1200 м.
• Дальність виявлення людини — до 500 м.
• Мінімальний розмір цілі для супроводу — 16×16 пікселів.
• Максимальна швидкість цілі — до 60 км/год.
• Picture-in-Picture із цифровим збільшенням додаткового вікна до 8×.
• Повторне виявлення цілі протягом 3 секунд після короткого перекриття.
• Сумісність із BetaFlight та ArduPilot.
• Підтримка протоколу керування CRSF.
• Вхідна напруга — 9–16 В.

Технічні характеристики AI VisionCube DT

Характеристики видимих камер

Характеристики тепловізора 384×288

Функції AI VisionCube DT

• Виявлення декількох цілей: система одночасно розпізнає до 50 об’єктів у полі зору.
• Картинка в картинці: основне зображення показує загальну сцену, а додаткове вікно зі збільшенням до 8× допомагає контролювати деталі вибраної цілі.
• Інтелектуальне захоплення та супровід: система автоматично захоплює вибрану ціль, центрує її та допомагає утримувати в кадрі.
• Динамічний супровід із пам’яттю: прогнозування траєкторії та пам’ять ознак дають змогу повторно виявити ціль протягом 3 секунд після короткого перекриття.
• Мультиспектральний режим: перемикання між ширококутною камерою, телекамерою та тепловізійним каналом для роботи вдень і вночі.

Відмінності AI VisionCube DT від Mono Thermal 384

AI VisionCube DT відрізняється від версії Mono Thermal 384 наявністю двох камер видимого спектра та продуктивнішої AI-плати 6 TOPS. Ширококутна камера забезпечує загальний огляд, а телекамера з об’єктивом 12 мм допомагає детальніше спостерігати за віддаленою ціллю.

Версія Mono Thermal 384 використовує одну видиму камеру та AI-плату продуктивністю 1 TOPS. Її дальність виявлення становить до 450 м для транспорту та до 170 м для людини. AI VisionCube DT забезпечує виявлення транспорту до 1200 м і людини до 500 м, тому краще підходить для завдань, де потрібні дальній огляд, деталізація та тепловізійний контроль.

Комплектація двокамерного модуля AI VisionCube

Для чого підходить AI VisionCube DT

AI VisionCube DT підходить для FPV-дронів, кастомних безпілотних платформ, технічного огляду, пошукових завдань, візуального та тепловізійного моніторингу, тестування AI-алгоритмів і систем, де потрібне автоматичне розпізнавання та супровід об’єктів.

Поєднання двох видимих камер, тепловізора 384×288 та AI-плати 6 TOPS дає змогу контролювати загальну сцену, детальніше спостерігати за віддаленою ціллю та виявляти теплові об’єкти вночі або за слабкої видимості.

Поширені запитання про AI VisionCube DT

Що означає позначення DT?

Літера D означає, що модуль оснащений двома камерами видимого спектра, а T вказує на наявність тепловізійного каналу. AI VisionCube DT поєднує ширококутну камеру, телекамеру та тепловізор 384×288.

Які камери входять до складу AI VisionCube DT?

Модуль оснащений ширококутною камерою з об’єктивом 3,9 мм, телекамерою з об’єктивом 12 мм і неохолоджуваним тепловізором 384×288. Обидві видимі камери передають зображення 1920×1080 із частотою 60 кадрів/с.

Для чого потрібні дві камери видимого спектра?

Ширококутна камера використовується для контролю загальної сцени, а телекамера допомагає детальніше спостерігати за віддаленими об’єктами. Оператор може перемикатися між камерами залежно від умов польоту та відстані до цілі.

Які характеристики має тепловізор?

Тепловізійний канал має роздільну здатність 384×288 пікселів, частоту оновлення 25 Гц, крок пікселя 12 мкм і фокусну відстань 9,1 мм. Поле зору становить 20,3°×15,2°, а спектральний діапазон — 8–14 мкм.

Які об’єкти виявляє AI VisionCube DT?

У стандартній конфігурації система призначена для виявлення людей і транспортних засобів. Можливості розпізнавання залежать від установленої AI-моделі, розміру цілі, відстані та умов спостереження.

Яка дальність виявлення цілей?

Заявлена дальність виявлення становить до 1200 м для транспортних засобів і до 500 м для людини. Фактична дальність залежить від розміру цілі, погоди, освітлення, температурного контрасту та висоти польоту.

Скільки об’єктів модуль може виявляти одночасно?

AI VisionCube DT може одночасно виявляти до 50 об’єктів у полі зору. Після вибору потрібної цілі система може захопити її та продовжити автоматичний супровід.

Що відбувається, якщо ціль тимчасово перекривається?

Система використовує прогнозування траєкторії та динамічний супровід із пам’яттю. Якщо ціль ненадовго зникає за перешкодою, модуль може повторно виявити її та продовжити супровід протягом приблизно 3 секунд.

Чи підтримується режим «Картинка в картинці»?

Так. Режим «Картинка в картинці» дає змогу одночасно контролювати загальну сцену та переглядати збільшене або тепловізійне зображення в додатковому вікні. Допоміжне вікно підтримує збільшення до 8×.

Чи можна перемикатися між трьома камерами?

Так. AI VisionCube DT підтримує перемикання між ширококутною камерою, телекамерою та тепловізійним каналом за допомогою команди з пульта керування. Доступні функції залежать від підключення та налаштування польотного контролера.

Що означає продуктивність AI-плати 6 TOPS?

Показник 6 TOPS означає, що плата може виконувати до шести трильйонів обчислювальних операцій за секунду. Ця продуктивність використовується для одночасного аналізу зображень із трьох камер, виявлення об’єктів і супроводу вибраної цілі.

З якими польотними системами сумісний модуль?

AI VisionCube DT підтримує протокол керування CRSF і може використовуватися з прошивками BetaFlight та ArduPilot. Перед установленням потрібно перевірити сумісність польотного контролера та схему підключення.

Яке живлення потрібне для AI VisionCube DT?

Модуль працює від напруги 9–16 В. Під час підключення потрібно дотримуватися правильної полярності та використовувати стабільне джерело живлення відповідної потужності.

Чим AI VisionCube DT відрізняється від ST і DT Pro?

Модель ST має одну камеру видимого спектра, тепловізор 384×288 і AI-плату продуктивністю 1 TOPS. Версія DT оснащена двома видимими камерами, тепловізором 384×288 і платою 6 TOPS. Модель DT Pro зберігає дві видимі камери та 6 TOPS, але отримує покращений тепловізор 640×512 із частотою 50 Гц.
